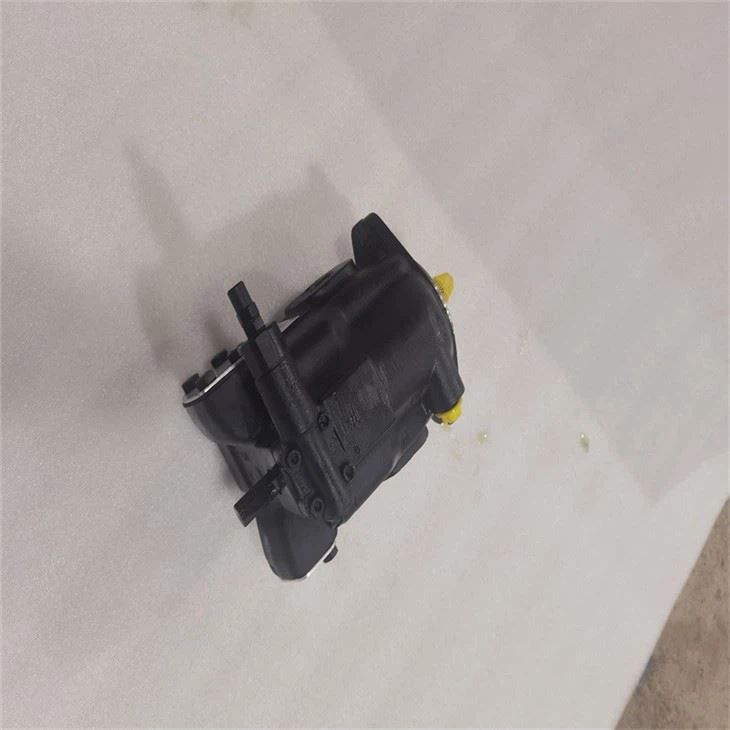

ATO S ポンプ PVPC -C-5090/1D 11 PVPC-C-3029/4046/5073/5090/1D 11 PVPC-R-3029/1D -C-4046/1D油圧ピストンポンプ

PVPC ポンプ用電気油圧比例制御 圧力-流量交互 P/Q コントロール、アナログまたはデジタル • 負荷感知フロー制御。 • 開ループと閉ループの P/Q コントロール。 PLC またはマシン コントローラから直接コマンドを実行することで、高度なダイナミクスと細かい規制を実行できます。 それらは、分離されたドライバーまたは一体型電子回路 ቢ で利用できます。 ポンプに統合された新しい PES デジタル コントローラーは、圧力、流量、最大出力制限の代替閉ループ制御を実現します。 P/Q コントロールは、オプションのシーケンス モジュール (LZQZR または PERS バージョン) でも利用でき、ゼロに近い回路内の最小圧力でポンプを動作させることができます。 デジタル PE(R)S の実行には、次の通信インターフェースを使用できます。次のセクションを参照してください:💧 • -PS: シリアル • -BC: CANopen • -BP: PROFIBUS DP PVPC ポンプの技術的特性と機能については、表 A160 を参照してください。 . モデル コード ダブル ポンプ用の追加サフィックス X2E=固定容量型ポンプ タイプ PFE (タブ A005 を参照)圧力補償器 LQZ=比例流量制御 (負荷検出) LZQZ=比例圧力および流量制御 (負荷検出) LZQZR=as LZQZ プラス シーケンス モジュール PES=閉ループ積分デジタル P/Q コントローラー PERS=PES とシーケンス モジュール オプション、CZ、LQZ、LZQZ、LZQZR のセクションを参照 : 𝑁 18=低電流ドライバー用のオプションのコイル PES および PE 用の電子オプション( R)S セクションを参照してください 𝑚 および :𝐝 I=電流リファレンス入力およびモニタ出力信号 (4 ÷ 20 mA) C=リモート用の電流フィードバック入力信号 (4÷20 mA)圧力変換器 X=一体型圧力変換器付き (PERS のみ) S=複数の圧力 PID 選択 (PS 実行) または二重電源 (BC および BP 実行) 用の 2 つのオン/オフ入力付き 通信インターフェース、PESのみ および PERS バージョン PS=シリアル BP=PROFIBUS DP BC=CANopen サイズ: 3=変位 029 4=変位 046 5=変位 073 および090 最大押しのけ容積: 029=29 cm3/rev /* シール材質: NBR (ミネラル オイル & 水グリコール) PE=FPM の場合は省略シャフト端から見て) D=時計回り S=反時計回り PFE のタイプ (ダブルポンプ用)、タブを参照。 A005 圧力設定 (PERS のみ): 200=200 bar 1) ISO 3019/2 取り付けフランジとシャフト (オプション /M) を備えたポンプはリクエストに応じて入手可能最小/最大入口圧力 ドレン ポートの最大圧力 1450 rpm および [kW] の最大圧力と押しのけ容積での電力消費 外部負荷位置 最初のシャフトの最大トルク ドライブ シャフトの最大許容負荷 速度定格 Fax=アキシアル荷重 Frad=ラジアル荷重 注記: 1800 rpm を超える速度の場合、入口ポートは適切なパイプでオイルレベル以下にする必要があります。 水グリコール液を使用するすべてのモデルの最大圧力は 160 bar、オプション /PE を使用した場合は 190 bar です。 オプション /PE および水グリコール液を使用した場合の最高速度は、4 つのサイズでそれぞれ 2000/1900/1600/1500 rpm です。 A170
