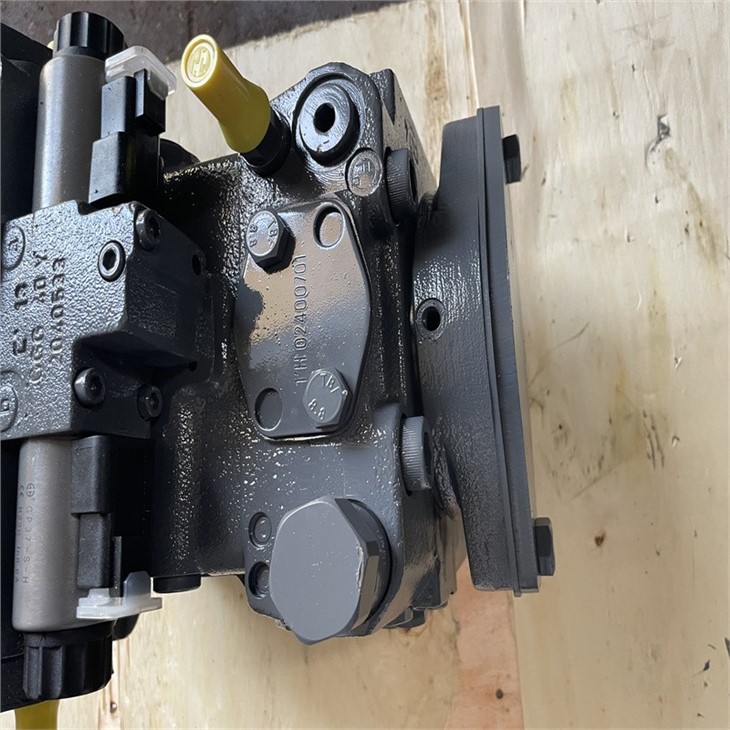

Rexroth A10VG シリーズ油圧オイルポンプ可変ポンプ A10VG18 A10VG28 A10VG45 A10VG63 油圧ポンプ A10VG28ED2DM1/10R-NSC10F015DQ-S |
Rexroth A10VGシリーズ可変容量ポンプの特性
レックスロス A10VG シリーズ可変容量ポンプは、閉回路における静油圧伝達に使用される斜板構造のアキシャルピストン可変容量ポンプです。
2.2 流量は駆動速度と容量に比例し、無段階に調整できます。
2.3 斜板揺動角がゼロから最大値まで増加するにつれて出力流量も増加します。
斜板は中間位置を越えて揺動することにより、液体の流れ方向をスムーズに変えることができます。
2.5 汎用性の高いコントロールブロックにより、さまざまな制御・調整機能を提供します。
2.6 各高圧側には、油圧トランスミッション (ポンプとモーター) の過負荷を防ぐために 2 つのオーバーフロー バルブが装備されています。
2.7 オーバーフロー弁は油補給弁の機能を兼ねています。
2.8 内蔵の補給オイルポンプは、オイル供給および制御ポンプとして使用されます。
2.9 最大給油圧力は、内蔵の給油オーバーフローバルブによって制限されます。




![]()

![]()

![]()
